แผ่นเหล็กทนต่อการสึกหรอหุ้ม Bimetallic

แผ่นเหล็กทนต่อการสึกหรอหุ้ม Bimetallic ผสมผสานความต้านทานการสึกหรอที่เหนือกว่าของโลหะผสมโครเมียมสูงเข้ากับความเหนียวและความต้านทานแรงกระแทกของเหล็กกล้าคาร์บอนต่ำ ความสามารถในการแปรรูปและความสามารถในการเชื่อมของแผ่นเหล็กธรรมดา และให้ความคุ้มทุนที่ดีเยี่ยม ผู้ผลิตในจีนแนะนำเพลตนี้เป็นตัวเลือกแรกสำหรับการใช้งานที่มีการสึกหรอสูง

ส่งคำถาม

รายละเอียดสินค้า

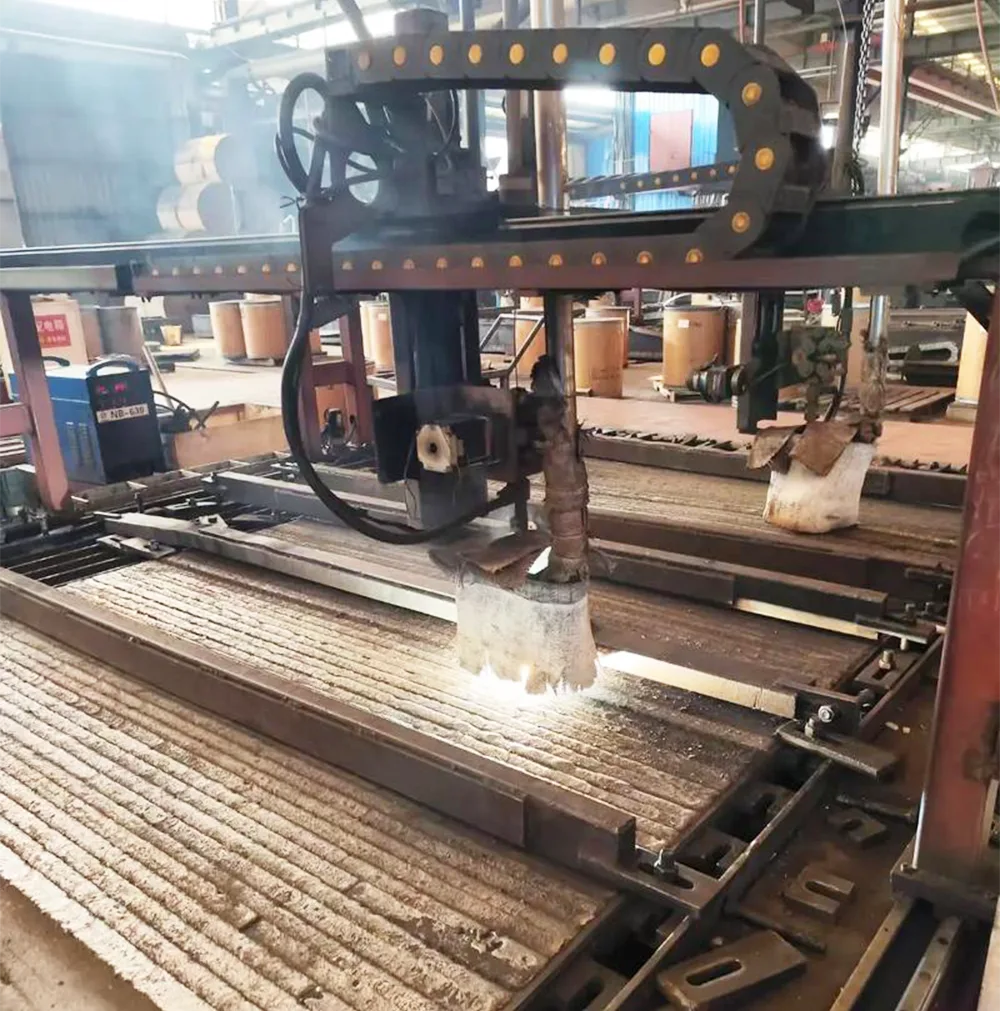

แผ่นเหล็กต้านทานการสึกหรอหุ้ม Bimetallic เป็นวัสดุเหล็กคอมโพสิตที่ผลิตผ่านกระบวนการเชื่อมโลหะหรือกระบวนการชุบผิวแข็ง โดยชั้นโลหะผสมที่ทนทานต่อการสึกหรอที่มีความแข็งสูง (เช่น โลหะผสมโครเมียมสูงหรือโลหะผสมคาร์ไบด์) จะถูกยึดติดอย่างแน่นหนากับสารตั้งต้นที่ทำจากเหล็กกล้าคาร์บอนต่ำหรือโลหะผสมต่ำ

โดยทั่วไปโครงสร้างจะประกอบด้วยชั้นการทำงานที่ทนทานต่อการสึกหรอรวมกับชั้นซับสเตรตที่แข็งแกร่ง:

●ชั้นที่ทนต่อการสึกหรอมีความแข็งและการเสียดสีสูงมาก ทำให้ทนต่อแรงกระแทกที่รุนแรง การสึกหรอจากการเสียดสีอย่างรุนแรง และสภาวะการทำงานที่มีฤทธิ์กัดกร่อน

●ชั้นซับสเตรตรับประกันความแข็งแรง ความเหนียว และความสามารถในการเชื่อมโดยรวม ทำให้แผ่นเหล็กมีคุณสมบัติการประมวลผลที่ยอดเยี่ยมและความสามารถในการรองรับโครงสร้าง

วัสดุนี้มีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่มีการสึกหรอสูง เช่น เครื่องจักรในเหมืองแร่ อุปกรณ์การผลิตปูนซีเมนต์ โลหะวิทยาเหล็ก ระบบสายพานลำเลียงในท่าเรือ และเครื่องจักรในการก่อสร้าง ซึ่งเป็นทางเลือกที่คุ้มค่าและจำเป็นอย่างยิ่งสำหรับเหล็กกล้าที่ทนทานต่อการสึกหรอเสาหินแบบดั้งเดิม

โครงสร้างหลักและองค์ประกอบ

วัสดุ	Q235B, Q345B, 16Mn ฯลฯ
การทำงาน	ให้ความแข็งแรง ความเหนียว ทนต่อแรงกระแทก ความสามารถในการเชื่อม/การแปรรูป ชั้นทนต่อการสึกหรอ (ชั้นทำงาน)
องค์ประกอบ	Cr 18%–30% + C 4%–5% + Mo/Ni/V/B เป็นต้น
โครงสร้างจุลภาค	การกระจายเส้นใยโครเมียมคาร์ไบด์ (Cr₇C₃) ในปริมาณมากในแนวตั้ง
ความแข็ง	HRC 58–65 (ความแข็งระดับไมโครคาร์ไบด์ HV 1700–2000)
ความหนา	3–12 มม. (คิดเป็น 1/3 ถึง 1/2 ของความหนาทั้งหมด)
วิธีการติด	พันธะทางโลหะ (พันธะที่ไม่ใช่ทางกล) ความแข็งแรงของพันธะ ≥300MPa

จุดขายหลัก

1. ความต้านทานการสึกหรอสูงเป็นพิเศษ (จุดขายหลักส่วนใหญ่)

ความต้านทานการสึกหรออยู่ที่ 15–25 เท่าของเหล็กกล้าคาร์บอนต่ำธรรมดา แข็งแกร่งกว่า NM400/NM450 3-6 เท่า แข็งแกร่งกว่าเหล็กแมงกานีสสูง Mn13 2-5 เท่า ทนทานอย่างยิ่งต่อการสึกหรอจากการเสียดสี การสึกหรอจากการกัดเซาะ และการบดอัดด้วยความเครียดสูง

2. ทนต่อแรงกระแทกได้ดี (ผสมผสานความแข็งแกร่งและความยืดหยุ่น)

ชั้นที่ทนต่อการสึกหรอนั้นแข็งแต่ไม่เปราะ: มีความแข็งสูงและทนต่อการสึกหรอ + มีความเหนียวสูงและทนต่อแรงกระแทกของแผ่นฐาน สามารถทนต่อแรงกระแทกที่รุนแรงจากแร่ หิน ตะกรัน ฯลฯ โดยไม่แตกร้าว

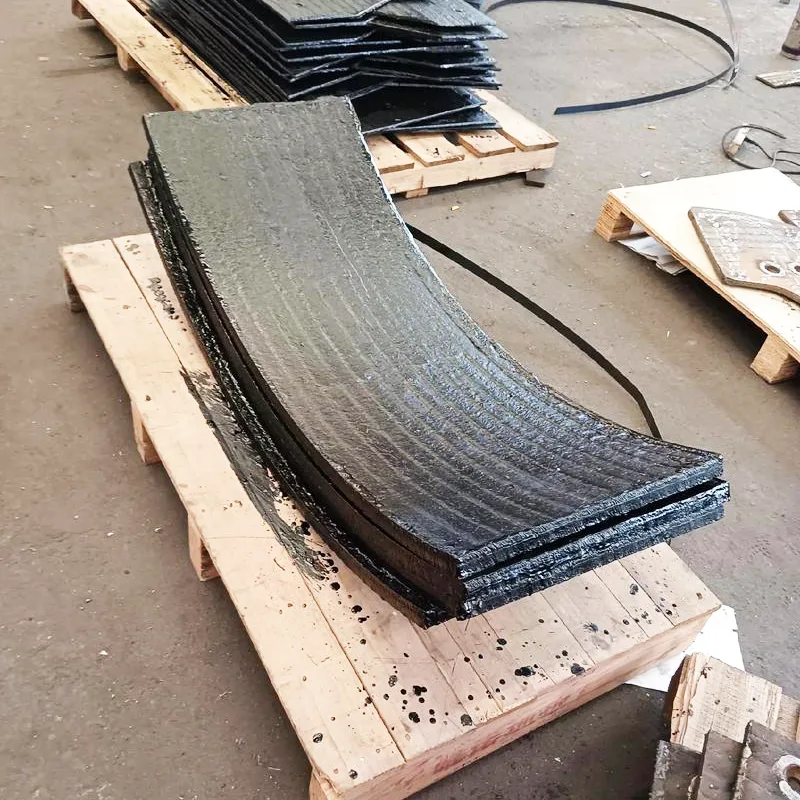

3. สามารถแปรรูปได้ดี (เชื่อม ตัด และงอได้)

สามารถตัด เจาะ งอ และรีดได้ (แบบเดียวกับแผ่นเหล็กธรรมดา) สามารถเชื่อม เชื่อมปลั๊ก และสลักเกลียว อำนวยความสะดวกในการติดตั้งและบำรุงรักษานอกสถานที่

4. ทนต่ออุณหภูมิสูงและมีเสถียรภาพที่ดี

อุณหภูมิการทำงานปกติ ≤500℃ ระยะสั้นสูงสุด 600℃ ความแข็งคงที่ที่อุณหภูมิสูง ทนต่อการเกิดออกซิเดชัน และไม่ทำให้นิ่มลง

5. ความคุ้มทุนที่สูงมาก (ต้นทุนโดยรวมต่ำ)

ราคาถูกกว่าแผ่นโครเมียมสูงและแผ่นต้านทานการสึกหรอนำเข้า 30% -50% อายุการใช้งานเพิ่มขึ้น 5-20 เท่า ลดเวลาหยุดทำงาน การบำรุงรักษา และค่าใช้จ่ายในการเปลี่ยนชิ้นส่วนได้อย่างมาก

6. การปรับแต่งที่ยืดหยุ่น (ความหนา/องค์ประกอบ/ขนาดเป็นตัวเลือก)

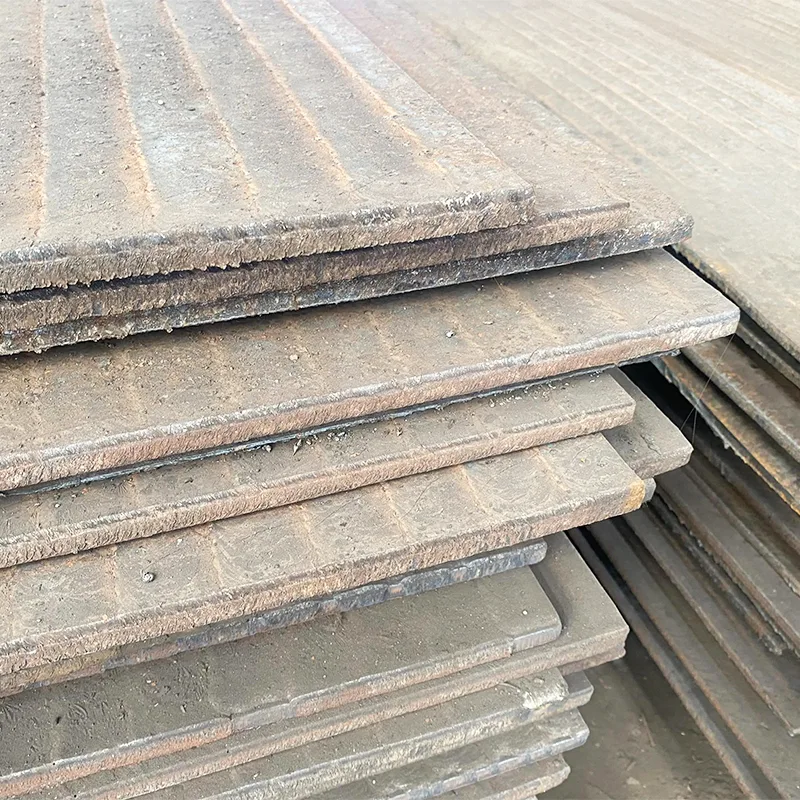

การผสมมาตรฐาน: 6+4, 8+6, 10+8, 12+10 (พื้นผิว + ชั้นทนการสึกหรอ)

ชั้นที่ทนต่อการสึกหรอสามารถเป็น 3/4/6/8/10/12 มม. ปรับแต่งตามความต้องการของคุณ

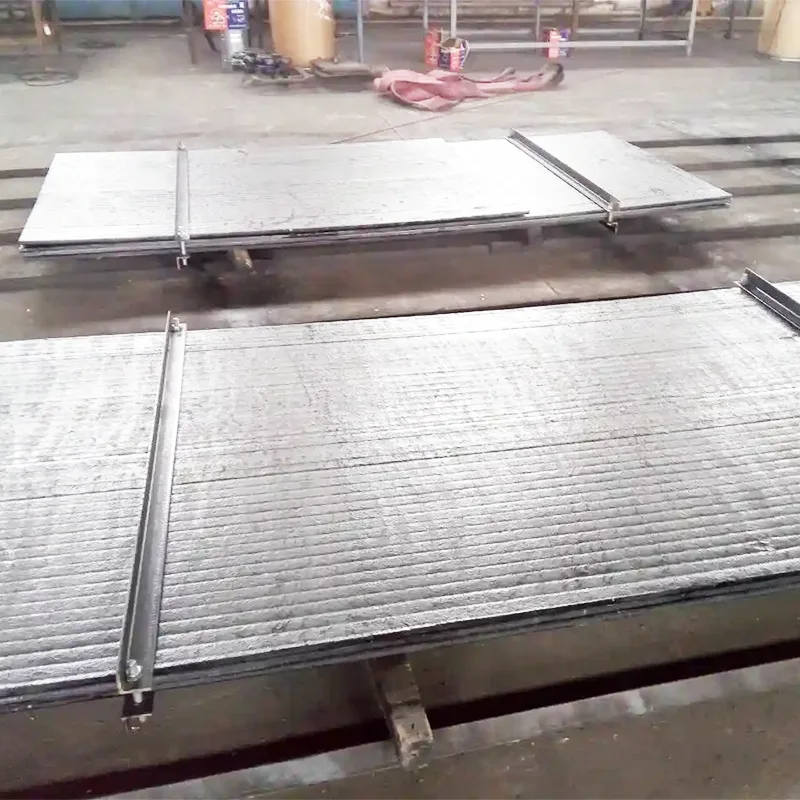

แผ่นมาตรฐาน: 1200×2400, 1500×3000 มม. สามารถตัด/งอ/แปรรูปเป็นผลิตภัณฑ์สำเร็จรูปได้

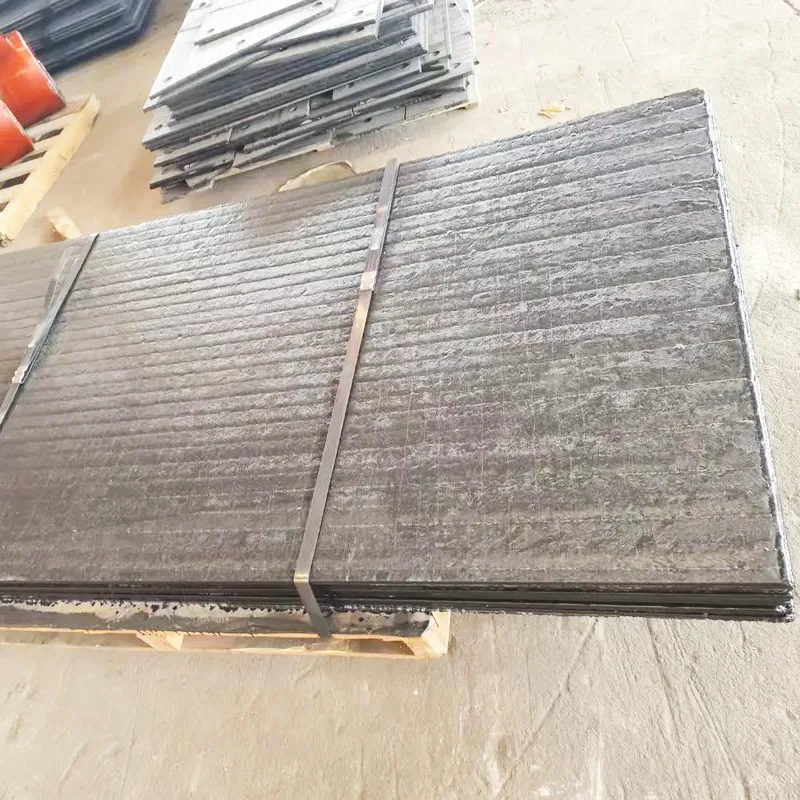

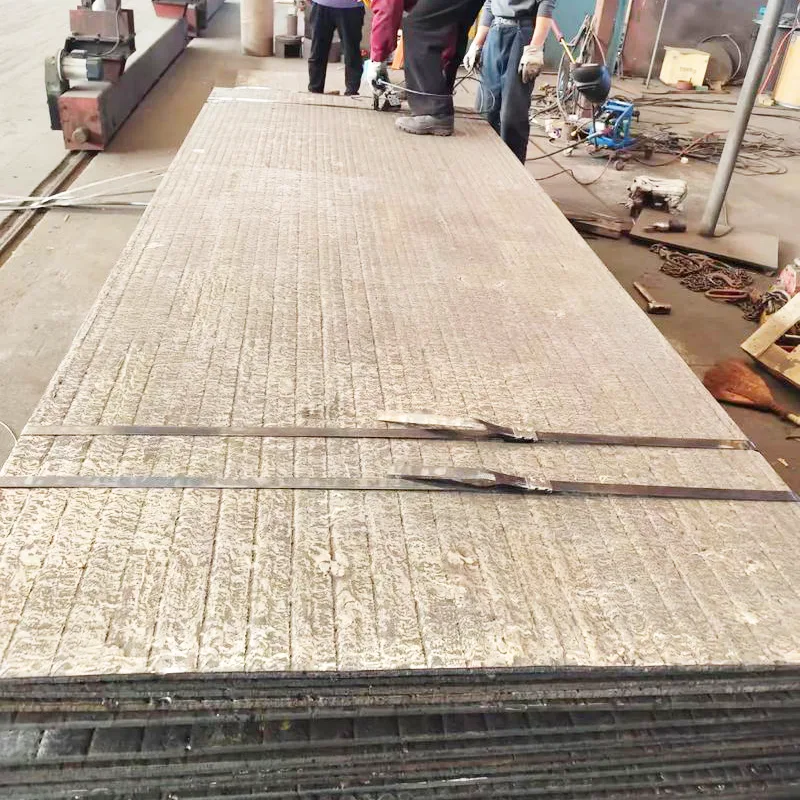

7. รอยแตกขนาดเล็กบนพื้นผิว (ลักษณะปกติ ไม่ใช่ข้อบกพร่อง)

รอยแตกเล็กๆ ที่สม่ำเสมอบนพื้นผิวชั้นที่ทนต่อการสึกหรอ: เฉพาะภายในชั้นแข็งเท่านั้น อย่าขยายไปถึงพื้นผิว

ฟังก์ชั่น: บรรเทาความเครียด,ป้องกันการเสียรูป,ความเรียบของพื้นผิวแผ่น,ไม่ส่งผลต่อความต้านทานการสึกหรอและอายุการใช้งาน

ตารางเปรียบเทียบแผ่นเพลทที่ทนต่อการสึกหรอคอมโพสิต bimetallic กับซีรีย์ NM, Mn13 และแผ่นแข็งโครเมียมสูง

Bimetallic Clad Wear-Resistant Steel Plate

คำถามที่พบบ่อย

1. แผ่นเหล็กทนการสึกหรอแบบหุ้ม Bimetallic คืออะไร

เป็นวัสดุเหล็กคอมโพสิตที่ทำโดยการเชื่อมชั้นโลหะผสมที่ทนทานต่อการสึกหรอเข้ากับเหล็กกล้าคาร์บอนหรือฐานเหล็กกล้าโลหะผสมต่ำ พื้นผิวให้ความทนทานต่อการเสียดสีอย่างแข็งแกร่ง ในขณะที่ฐานรับประกันความเหนียวและความแข็งแรงของโครงสร้าง

2. โครงสร้างหลักของวัสดุนี้คืออะไร?

ผลิตภัณฑ์ประกอบด้วยสองส่วน: ชั้นหุ้มโลหะผสมแข็งที่รับมือกับการสึกหรอและการกระแทก และฐานเหล็กดัดที่รองรับน้ำหนักและปรับปรุงความสามารถในการขึ้นรูป

3. นิยมใช้กันที่ไหน?

มีการใช้กันอย่างแพร่หลายในอุปกรณ์การทำเหมืองแร่ สายการผลิตปูนซีเมนต์ โรงงานเหล็ก ระบบการผลิตไฟฟ้า และโรงงานขนถ่ายวัสดุเทกองที่มีสภาวะการสึกหรอที่รุนแรง

4.ผลิตอย่างไร?

โดยทั่วไปแล้วจะผลิตโดยใช้วิธีการต่างๆ เช่น การเชื่อมพื้นผิว การเชื่อมด้วยการระเบิด หรือเทคโนโลยีคอมโพสิตรีดร้อน ซึ่งช่วยให้เกิดพันธะทางโลหะวิทยาที่แข็งแกร่งระหว่างชั้นต่างๆ

5. ข้อดีที่สำคัญของมันคืออะไร?

เมื่อเปรียบเทียบกับแผ่นโลหะผสมแข็ง เหล็กคอมโพสิตชนิดนี้ให้ความคุ้มค่าที่ดีกว่า อายุการใช้งานยาวนานขึ้น และทนต่อแรงกระแทกได้ดีขึ้น ในขณะที่ยังคงรักษาความสามารถในการแปรรูปได้ดี
