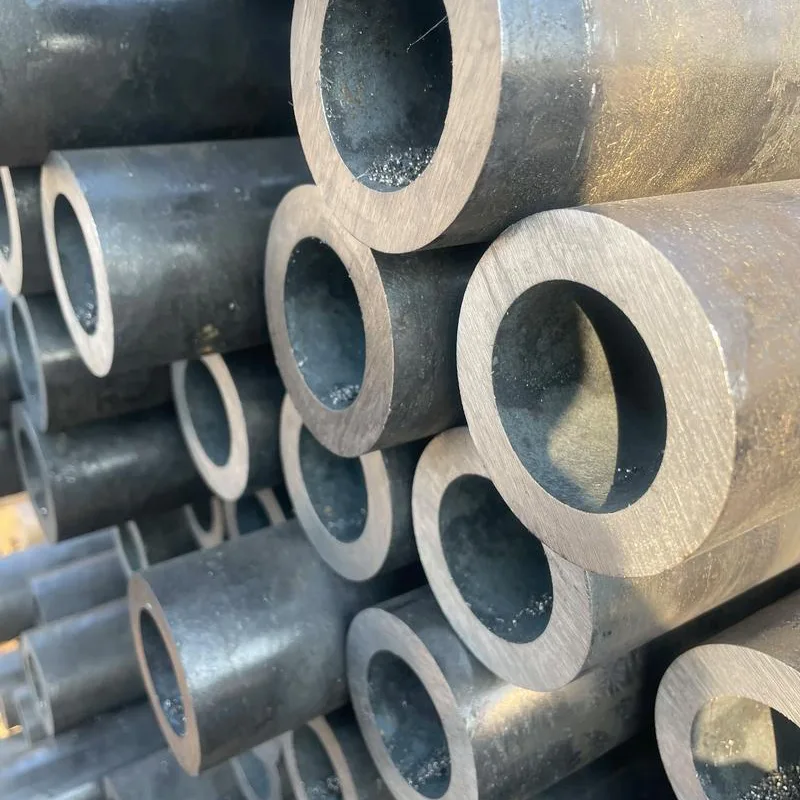

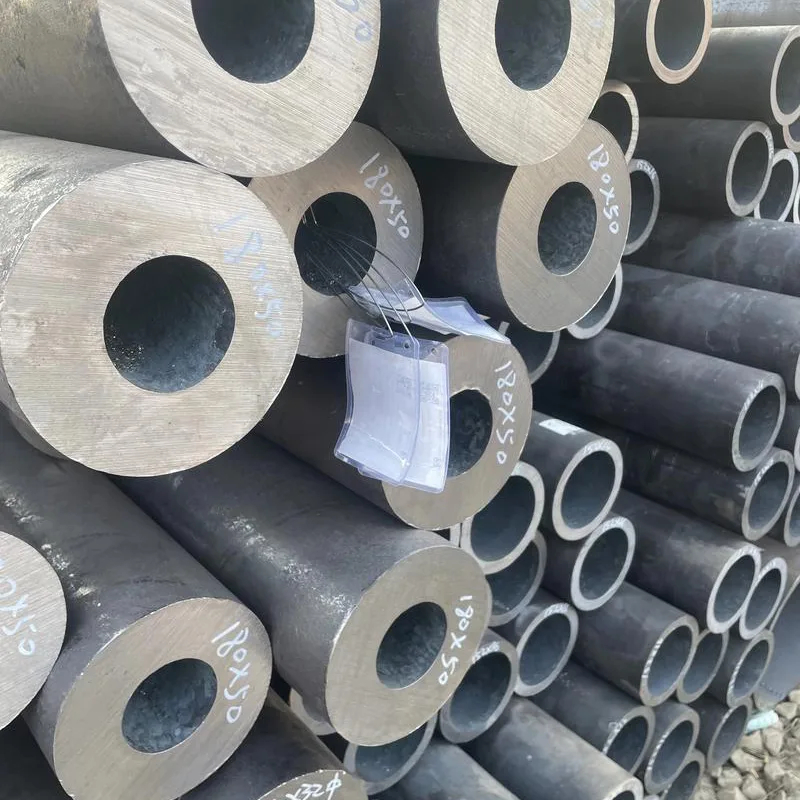

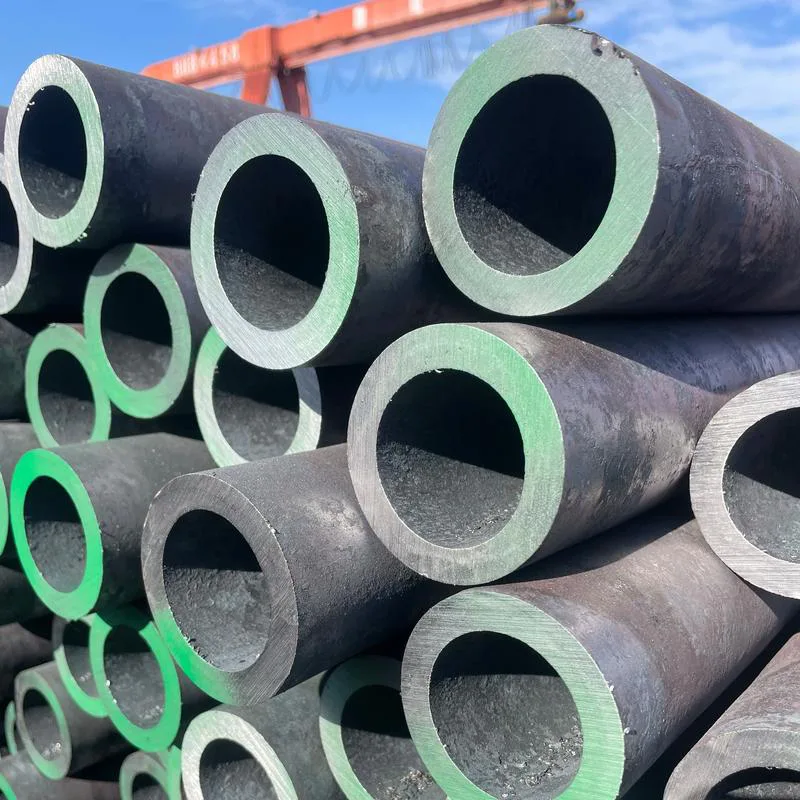

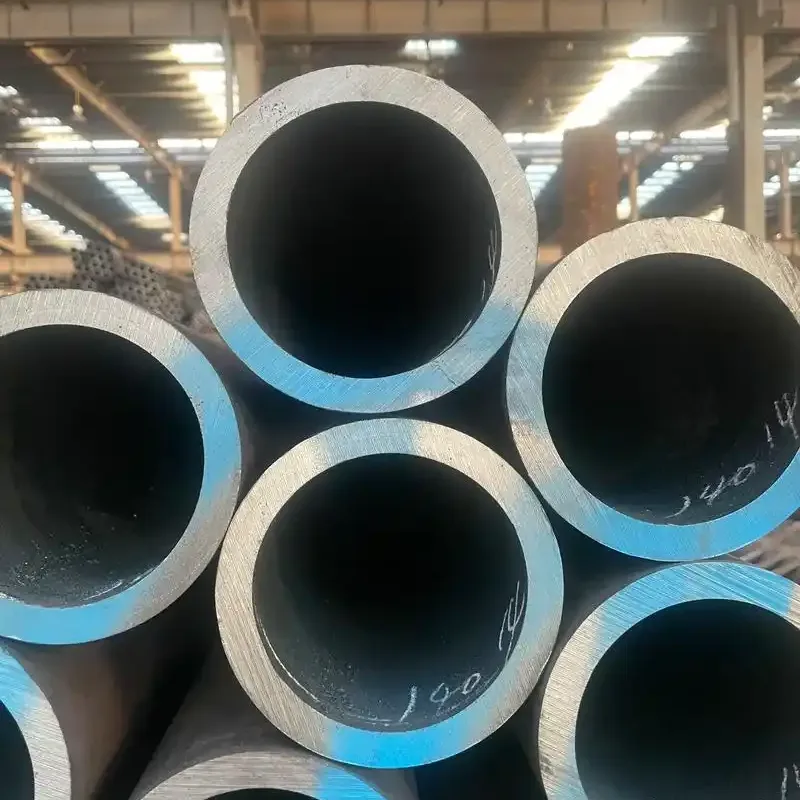

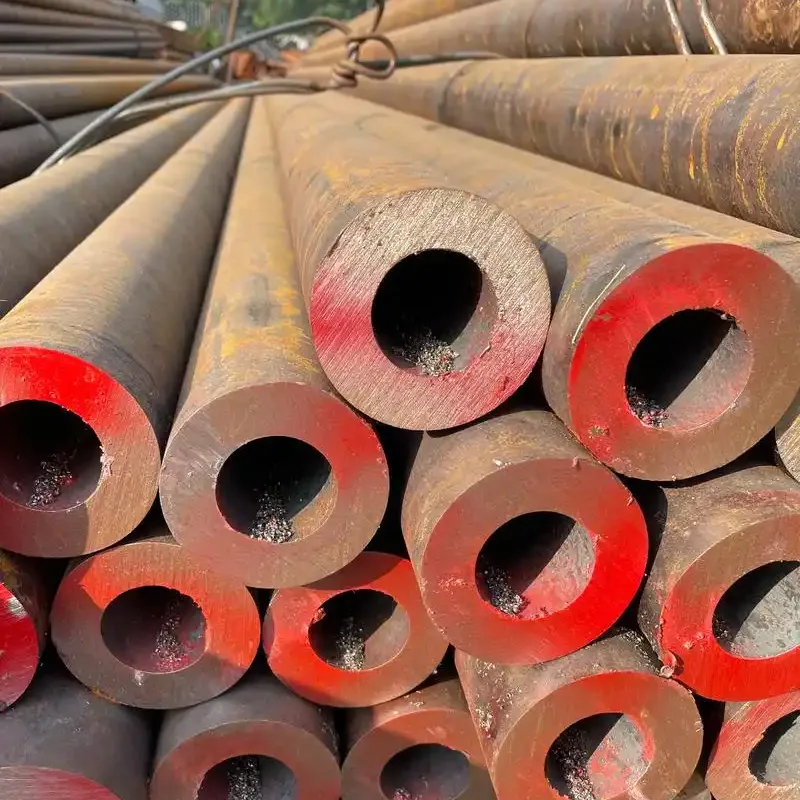

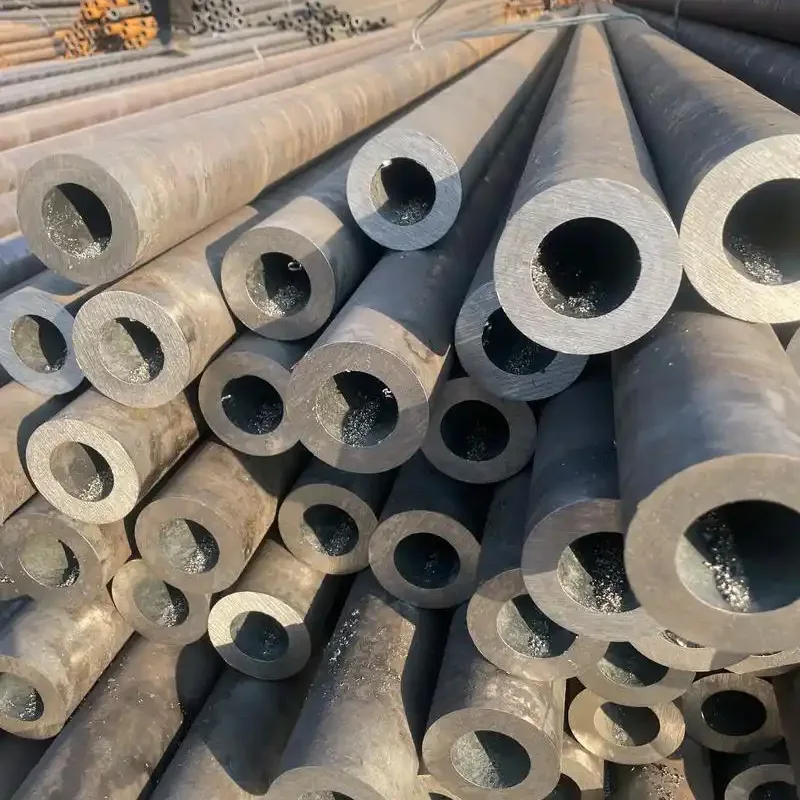

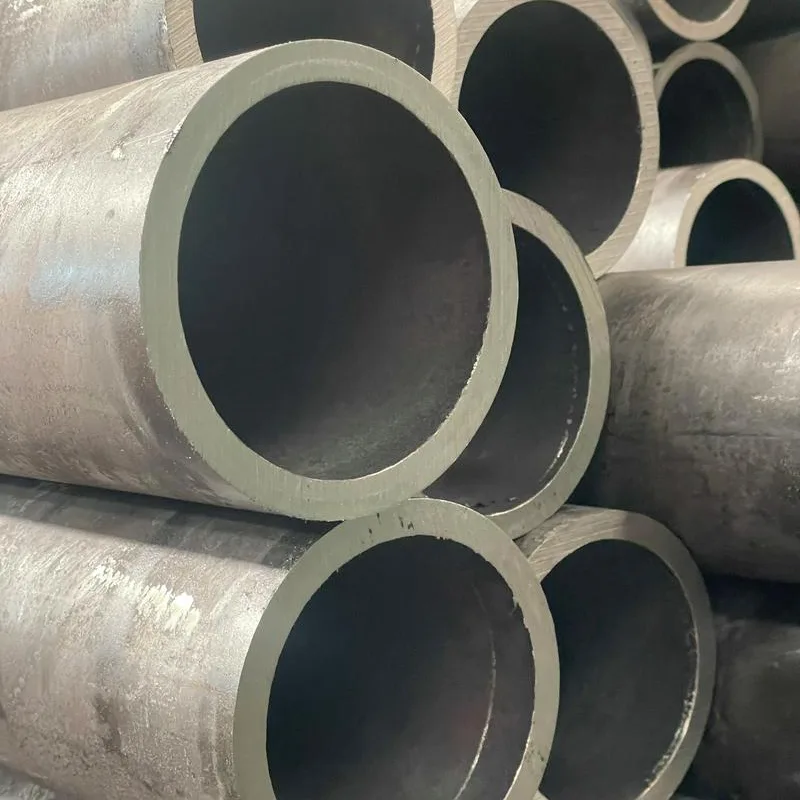

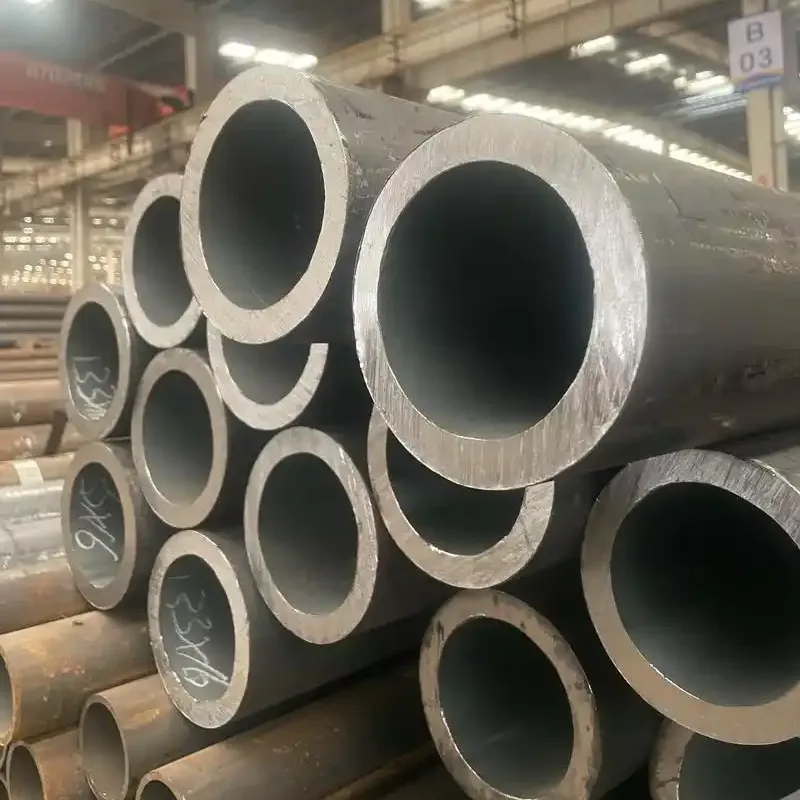

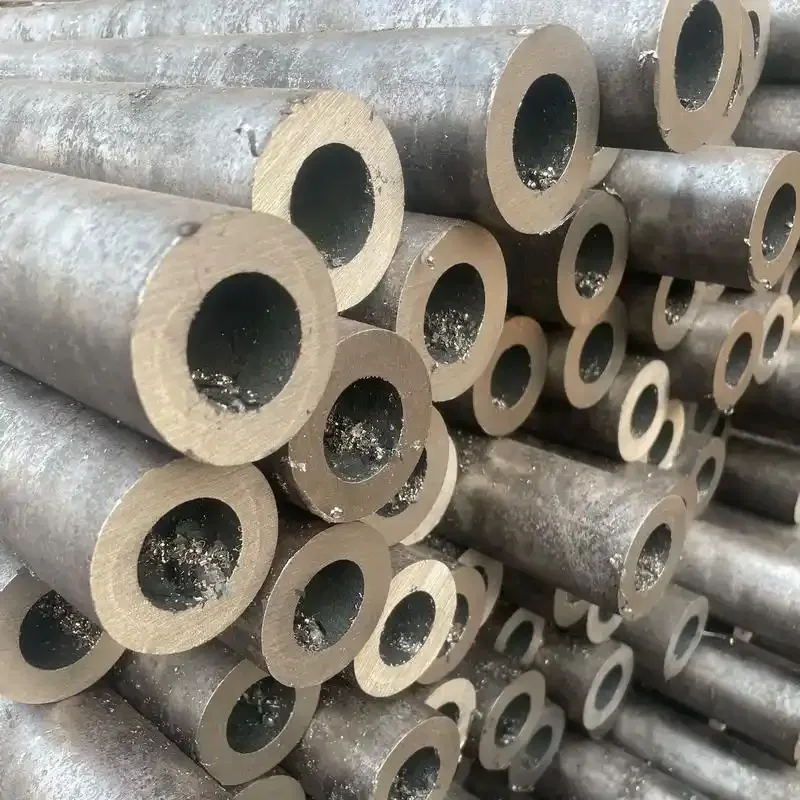

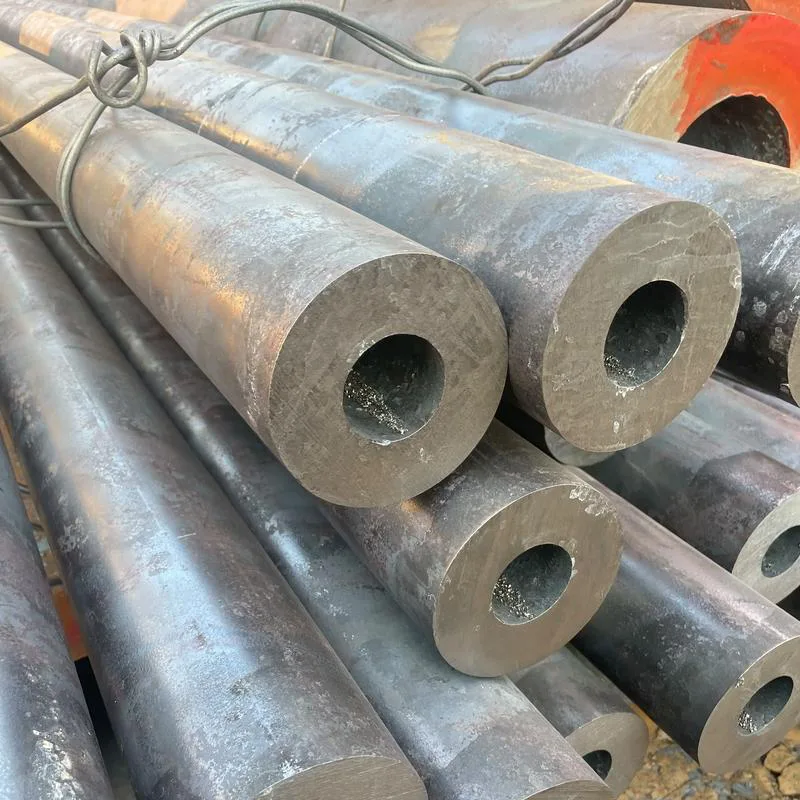

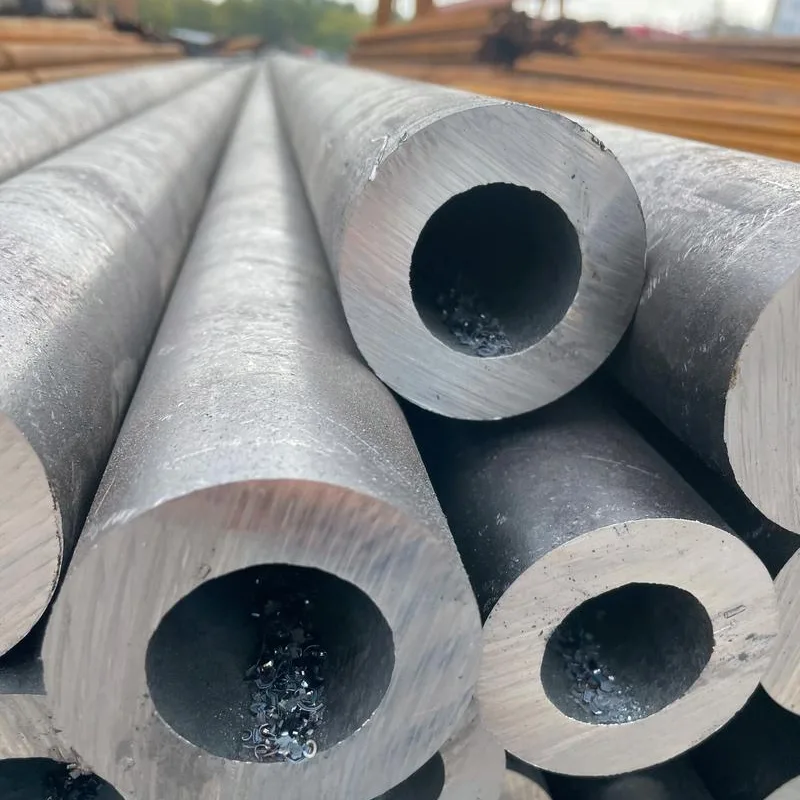

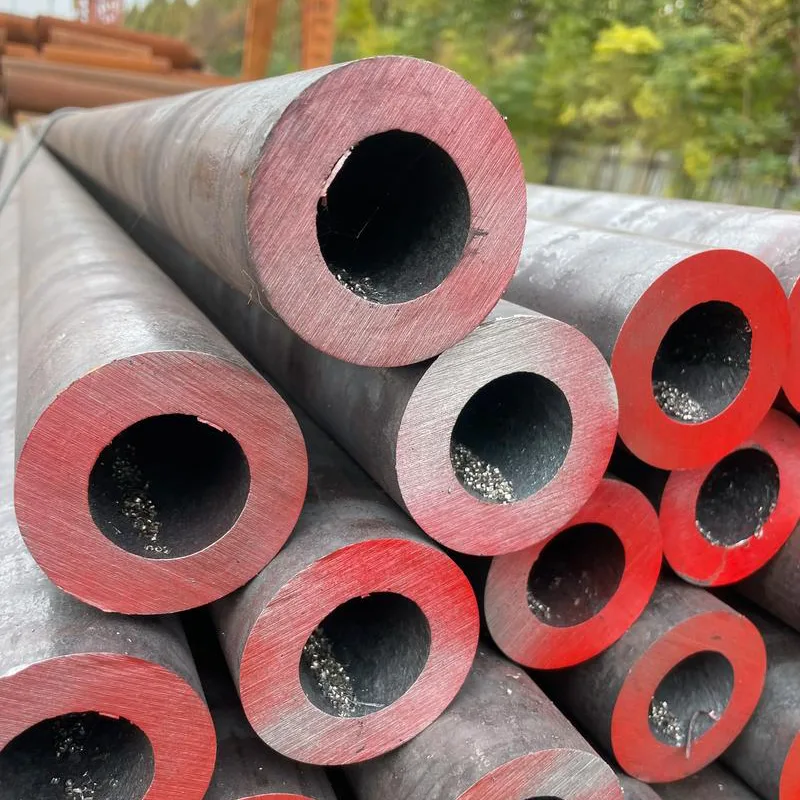

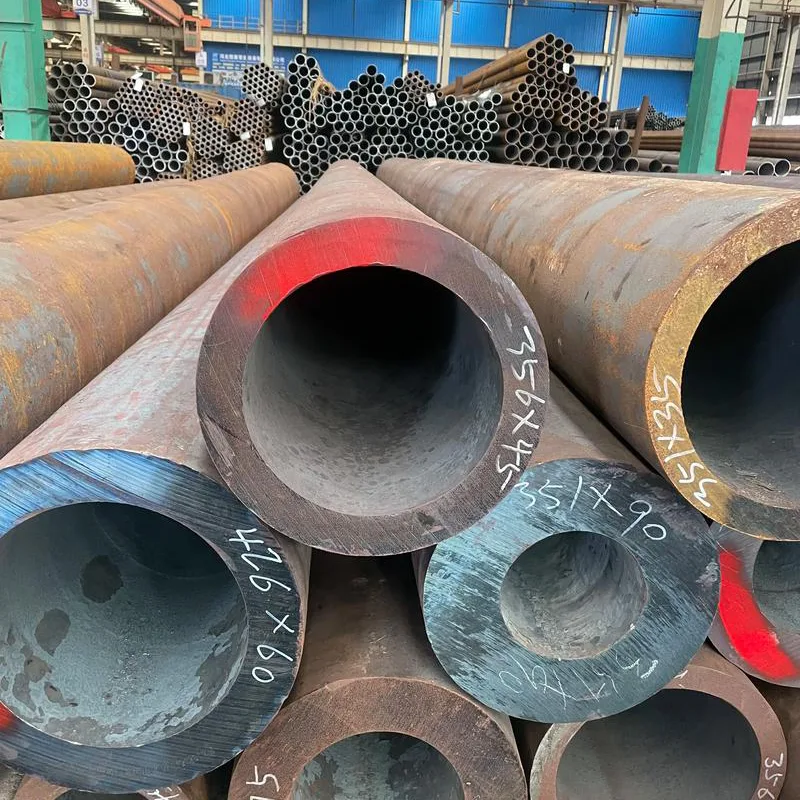

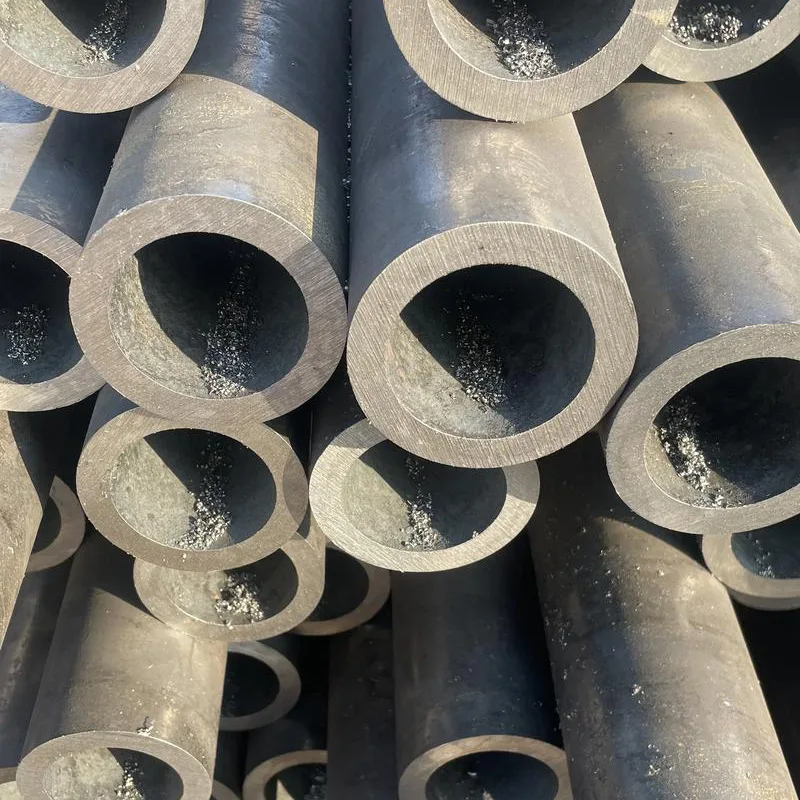

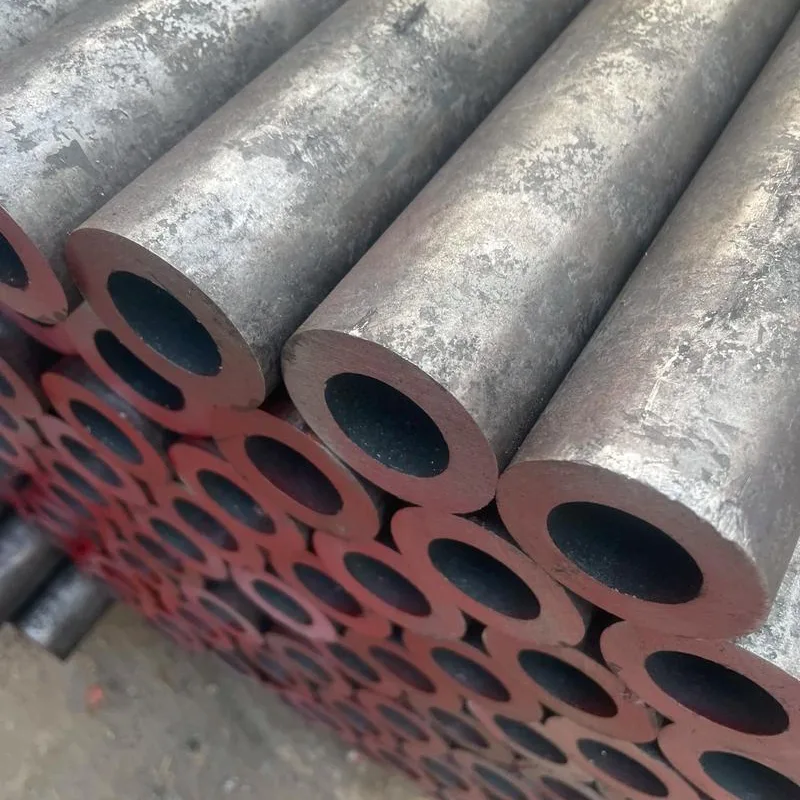

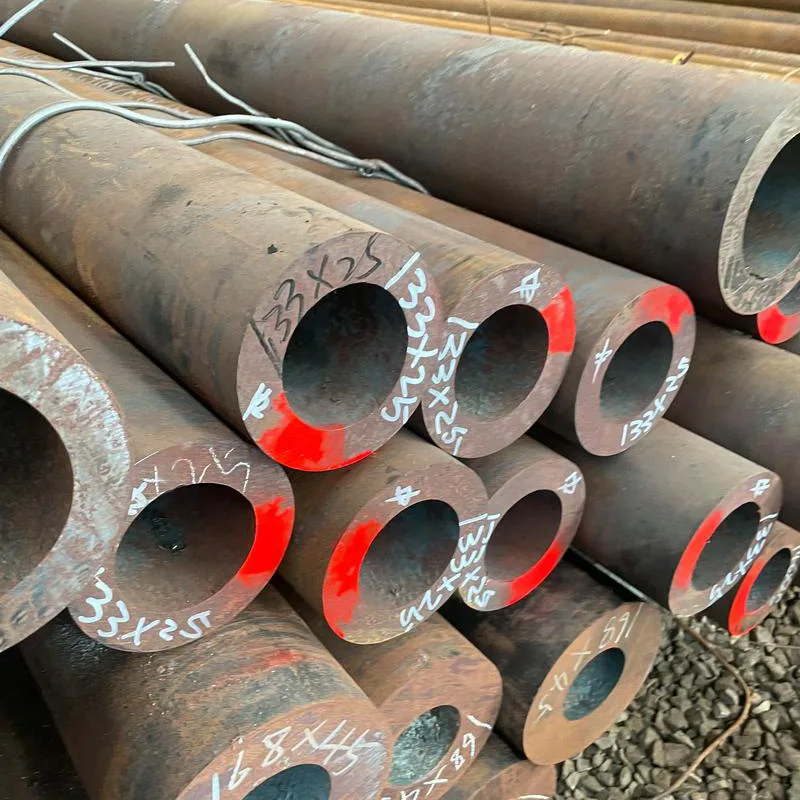

T91 (10cr9mo1vnb) ท่อเหล็กไร้ตะเข็บ

ท่อเหล็กไร้รอยต่อ T91 (10Cr9Mo1VNb) เป็นท่อเหล็กทนความร้อนมาร์เทนซิติกดัดแปลงซึ่งสอดคล้องกับเกรดมาตรฐานในประเทศ 10Cr9Mo1VNb มาตรฐานสากล ASTM A213 T91 และ ASTM A335 P91 และเกรดยุโรป X10CrMoVNb9-1 องค์ประกอบทางเคมีประกอบด้วยธาตุผสม เช่น คาร์บอน (C) โครเมียม (Cr 8.0-9.5%) โมลิบดีนัม (Mo 0.85-1.05%) วาเนเดียม (V) ไนโอเบียม (Nb) และไนโตรเจน (N) โดยมีสัดส่วนที่เหมาะสมที่สุด ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานที่อุณหภูมิสูงของวัสดุ ท่อเหล็กชนิดนี้อยู่ในประเภทท่อเหล็กไร้รอยต่อสำหรับหม้อไอน้ำแรงดันสูง เป็นไปตามมาตรฐานรวมถึง GB/T 5310 และ ASTM A213/A335 และมีการใช้กันอย่างแพร่หลายในอุปกรณ์สำคัญในอุตสาหกรรมพลังงานและเคมี

สภาพแวดล้อมการใช้งานหลัก:

1. การสร้างพลังงานความร้อน: ใช้ในเครื่องทำความร้อนยิ่งยวดที่มีอุณหภูมิสูง เครื่องทำความร้อนซ้ำ ท่อส่งไอน้ำหลัก และส่วนหัวของหม้อไอน้ำแบบวิกฤตยิ่งยวดและแบบวิกฤตยิ่งยวด (อุณหภูมิในการทำงาน ≤625°C) ซึ่งทนทานต่อสภาพแวดล้อมการกัดกร่อนของไอน้ำที่อุณหภูมิสูงและแรงดันสูง

2. อุตสาหกรรมพลังงานนิวเคลียร์: ใช้เป็นท่อแลกเปลี่ยนความร้อน ทนทานต่อสภาพแวดล้อมที่มีไอน้ำและรังสีอุณหภูมิสูง

3. อุตสาหกรรมปิโตรเลียมและเคมี: ท่อเตาในหน่วยแคร็กปิโตรเลียม, ท่อขนส่งของเหลวอุณหภูมิสูงและแรงดันสูง, ต้านทานการกัดกร่อนของไฮโดรเจนซัลไฟด์และการคืบคลานที่อุณหภูมิสูง

4. สถานการณ์อุณหภูมิสูงอื่นๆ เช่น ส่วนประกอบกังหันก๊าซ อุปกรณ์บำบัดความร้อนที่อุณหภูมิสูง เป็นต้น

ข้อดีที่สำคัญ:

1. ความเสถียรที่อุณหภูมิสูงได้ดีเยี่ยม: ท่อเหล็กไร้รอยต่อ T91 (10Cr9Mo1VNb) รักษาความแข็งแรงสูงและต้านทานการคืบคลานแม้จะสูงกว่า 600 ℃ ความเค้นในการออกแบบเป็นสองเท่าของเหล็กกล้า 9Cr-1Mo แบบดั้งเดิม ซึ่งช่วยประหยัดต้นทุนวัสดุ

2. ความต้านทานการเกิดออกซิเดชันและการกัดกร่อนที่ดี: ปริมาณโครเมียมสูงช่วยเพิ่มความต้านทานต่อการเกิดออกซิเดชัน และคาร์บอนไนไตรด์ที่เกิดจากองค์ประกอบโลหะผสมช่วยเพิ่มความต้านทานต่อการกัดกร่อนของไอน้ำ

3. ประสิทธิภาพการเชื่อมและการตัดเฉือนที่ยอดเยี่ยม: ไมโครอัลลอยด์ (เช่น Nb, V) ช่วยเพิ่มความเหนียวของโซนที่ได้รับผลกระทบจากความร้อนในการเชื่อม ลดแนวโน้มการแตกร้าวด้วยความเย็น และทำให้เหมาะสำหรับการเชื่อมภาคสนาม

4. ประสิทธิภาพทางเศรษฐกิจ: ประสิทธิภาพโดยรวมเหนือกว่าสเตนเลสออสเทนนิติก (เช่น TP304H) โดยมีต้นทุนที่ต่ำกว่าและไม่จำเป็นต้องให้ความร้อนหลังการเชื่อม

5. ความน่าเชื่อถือในการบริการระยะยาว: กระบวนการบำบัดความร้อนที่ได้รับการปรับปรุง (เช่น การทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทาที่อุณหภูมิสูง) บรรลุโครงสร้างมาร์เทนซิติกที่มีความเสถียรพร้อมการปรับแต่งเกรนเป็นเกรด 7 หรือสูงกว่า ซึ่งช่วยยืดอายุการใช้งาน

ท่อเหล็กไร้ตะเข็บ T91 (10Cr9Mo1VNb) เป็นไปตามมาตรฐานใดบ้าง?

มาตรฐานภายในประเทศ:

GB/T 5310: ท่อเหล็กไร้รอยต่อสำหรับหม้อไอน้ำแรงดันสูง ใช้ได้กับการผลิตท่อหม้อไอน้ำสำหรับการใช้งานที่มีแรงดันสูงและสูงกว่า

GB 9948: ท่อเหล็กไร้รอยต่อสำหรับการแตกร้าวปิโตรเลียม ใช้ได้กับท่อเตาเผาอุณหภูมิสูงและท่อแลกเปลี่ยนความร้อนในหน่วยกลั่นปิโตรเลียม

มาตรฐานสากล: ASTM A335 P11 (American Standard) ซึ่งสอดคล้องกับข้อกำหนดองค์ประกอบทางเคมีและคุณสมบัติทางกลของ 15CrMo
