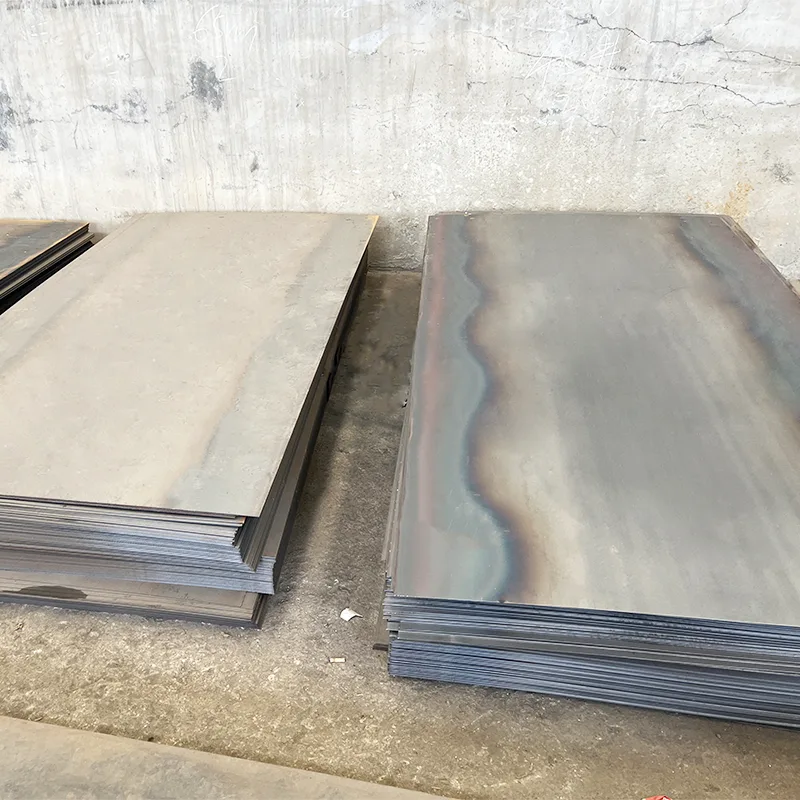

แผ่นเหล็กทนการสึกหรอที่มีความแข็งแรงสูงมีลักษณะอย่างไร?

แผ่นเหล็กทนต่อการสึกหรอที่มีความแข็งแรงสูงมีคุณลักษณะที่มีความแข็งสูง ทนต่อการสึกหรอดีเยี่ยม มีความเหนียวและเข้ากันดีกับความแข็งแกร่ง และทนต่อแรงกระแทกได้ดี ออกแบบมาโดยเฉพาะเพื่อรับมือกับสภาวะการสึกหรอที่รุนแรง

มีความแข็งสูงและทนต่อการสึกหรอได้ดีเยี่ยม

ความแข็งของพื้นผิว Brinell มักจะอยู่ระหว่าง 360HB ถึง 540HB (เช่น 360-450HB สำหรับ NM400 และ 470-540HB สำหรับ NM500) และความต้านทานการสึกหรอสามารถเข้าถึง 3-5 เท่าของเหล็กกล้าคาร์บอนธรรมดา ชั้นโลหะผสมส่วนใหญ่ประกอบด้วยโครเมียม (Cr) ซึ่งทำให้เกิดคาร์ไบด์ที่มีความแข็งสูง (เช่น Cr ₇ C ∝) โดยมีความแข็งระดับไมโครเกินกว่า HV1700 ซึ่งต้านทานการสึกกร่อนของวัสดุและการสึกหรอจากการเสียดสีได้อย่างมีประสิทธิภาพ

จับคู่ความแข็งแกร่งและความยืดหยุ่นได้ดี

การนำกระบวนการชุบแข็งและการแบ่งเบาบรรเทามาใช้ ทำให้วัสดุมีความเหนียวเพียงพอในขณะที่ยังคงความแข็งสูงไว้ ตัวอย่างเช่น NM500 มีความต้านทานแรงดึง ≥ 1600MPa, ความแข็งแรงครากที่ ≥ 1400MPa, การยืดตัวที่ ≥ 6% และพลังงานกระแทกที่อุณหภูมิต่ำสูงถึง 46J (-20 ℃) ​​ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีแรงกระแทกสูง

ทนต่ออุณหภูมิต่ำและสูงได้อย่างมั่นคง

สามารถรักษาความแข็งแกร่งในสภาพแวดล้อมที่เย็นจัดที่ -40 ℃ เช่น เหล็กกล้าทนการสึกหรอ NM400E-TL ที่พัฒนาโดย Hegang

โลหะผสมคาร์ไบด์มีความเสถียรที่อุณหภูมิสูงได้ดีและสามารถรักษาความแข็งสูงและทนต่อการเกิดออกซิเดชันได้ภายใน 500 ℃

ประสิทธิภาพการเชื่อมและการประมวลผลที่ดี

พื้นผิวทำจากเหล็กกล้าคาร์บอนต่ำหรือเหล็กกล้าโลหะผสมต่ำ มีความสามารถในการเชื่อมได้ดี และสามารถเชื่อมต่อผ่านการเชื่อมอัตโนมัติ การเชื่อมด้วยมือ และวิธีอื่นๆ อย่างไรก็ตาม ขอแนะนำให้จัดลำดับความสำคัญของการตัดด้วยความเย็น (เช่น การฉีดน้ำหรือการตัด) ในระหว่างการตัด การตัดร้อนต้องอุ่นก่อนถึง 100 ℃ และระบายความร้อนช้าเพื่อป้องกันการเกิดรอยแตกร้าว

การออกแบบโครงสร้างที่เหมาะสมและอายุการใช้งานยาวนาน

ประกอบด้วยซับสเตรตคาร์บอนต่ำและชั้นโลหะผสมที่ทนทานต่อการสึกหรอ การยึดเกาะทางโลหะ ชั้นที่ทนทานต่อการสึกหรอคิดเป็น 1/3 ถึง 1/2 ของความหนาทั้งหมด พื้นผิวให้การสนับสนุนที่แข็งแกร่ง ชั้นที่ทนต่อการสึกหรอต้านทานการสึกหรอ ยืดอายุอุปกรณ์ได้อย่างมาก และลดต้นทุนการบำรุงรักษา

การผลิตที่ใช้กันอย่างแพร่หลายและได้มาตรฐาน

การนำมาตรฐานแห่งชาติไปใช้ เช่น GB/T 24186-2022 มีการใช้กันอย่างแพร่หลายสำหรับส่วนประกอบที่ทนทานต่อการสึกหรอที่สำคัญ เช่น บุ้งกี๋ของรถขุด สายพานบด โรงสีถ่านหินความเร็วปานกลาง และระบบลำเลียงในเหมือง
